一、 本機簡介

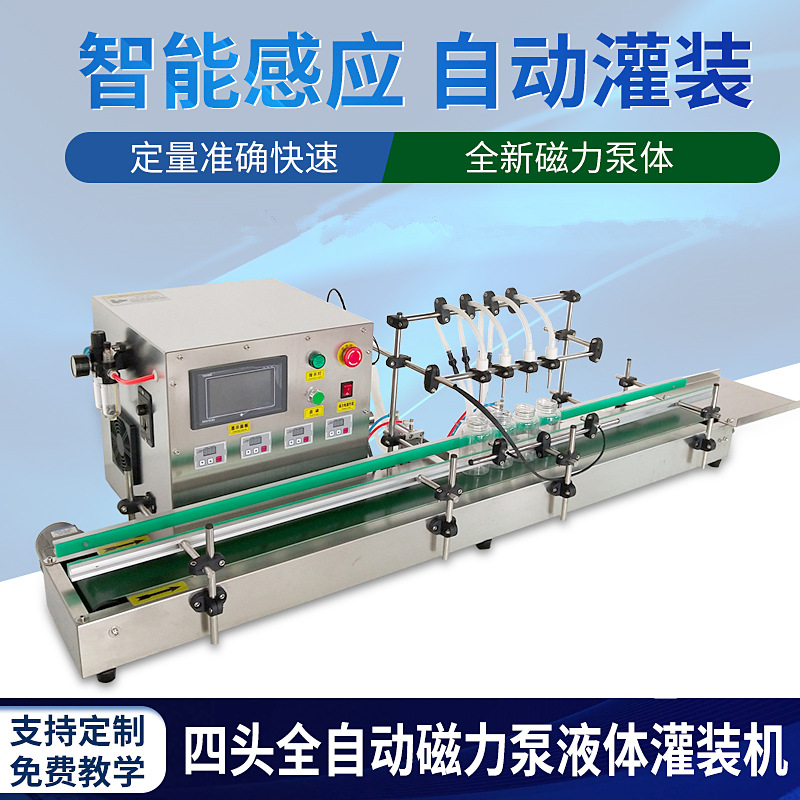

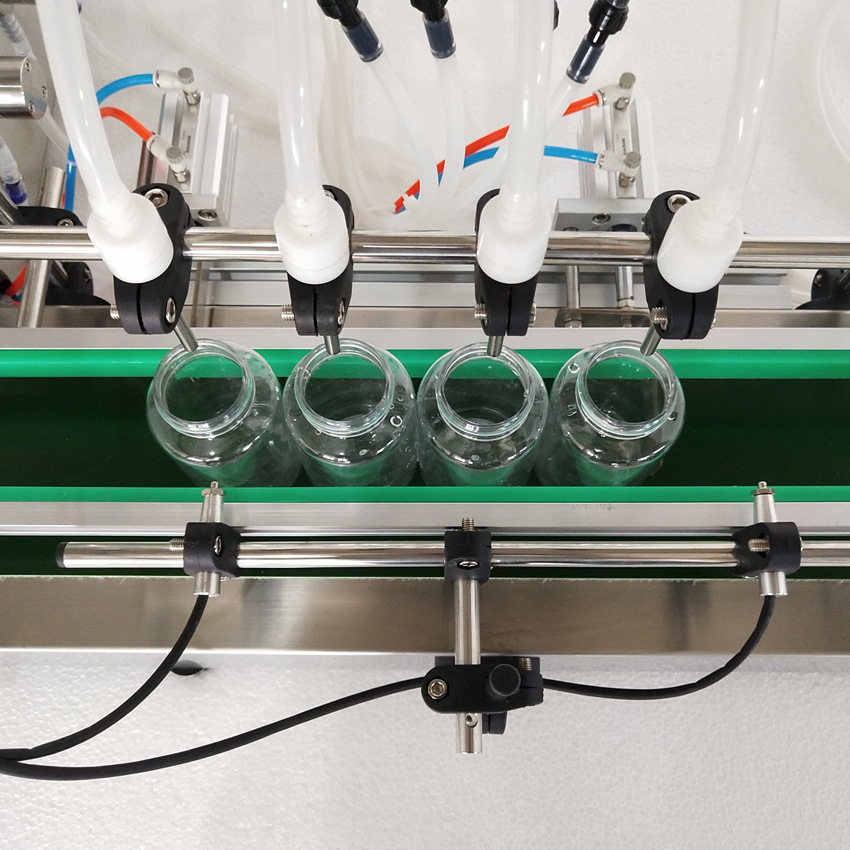

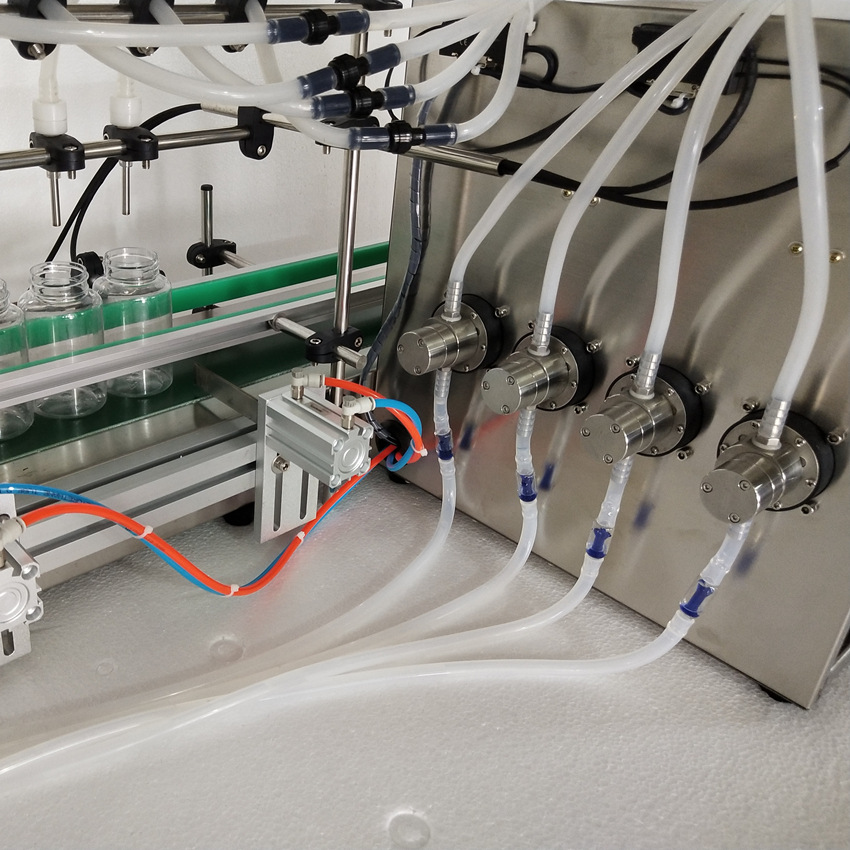

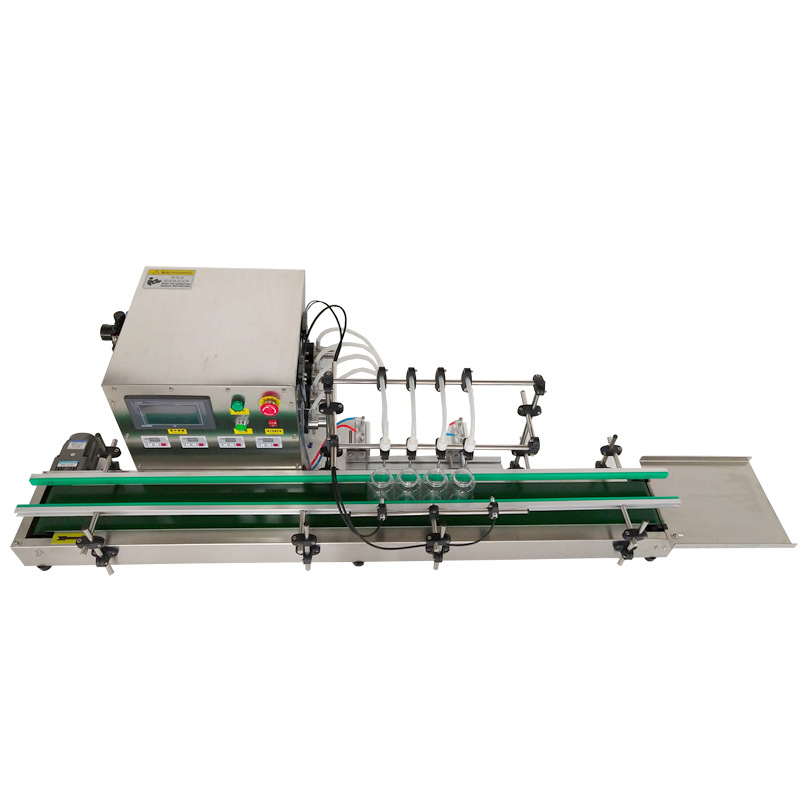

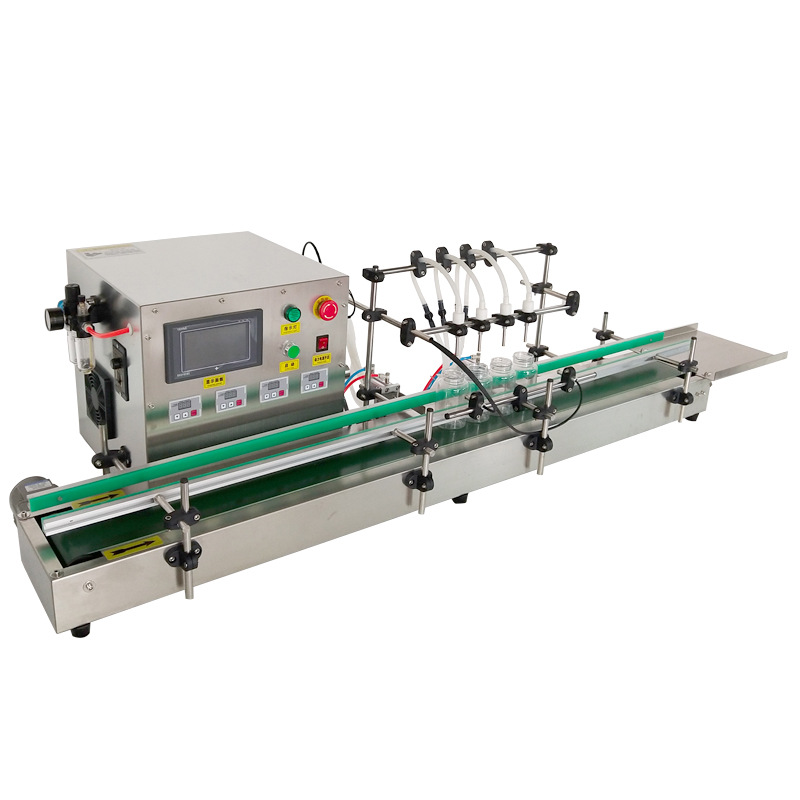

本機為臺式四頭全自動磁力泵灌裝機，配合輸送帶達到輸送瓶子進行自動檢測、灌裝、分瓶等功能，該機主要結構分為PLC一體機控制模塊，電源模塊，灌裝驅動模塊，輸送組件，四個磁力泵組件，繼電器組件，電磁閥組件及氣動控制元件，光電傳感器組件等組成。采用高精度微型磁力泵及電機轉速和泵的工作時間來測定灌裝量的新型灌裝設備，泵頭為316L制造，耐酸堿、耐腐蝕；適用廣泛，幾乎所有能流動的液體均能灌裝，尤其適用于油類、洗滌液、酸堿液、高腐蝕液體的灌裝。其結構緊湊，灌裝精度及自動化程度高，操作方便，適合批量化生產的多種劑量產品灌裝。能滿足 5ml-4500ml 灌裝容量要求，適用多種規格的瓶型灌裝，是一種可靠耐用的灌裝設備。泵頭與齒輪采用原裝進口材料，運用高清觸摸屏PLC程序?yàn)榭刂茊卧?，配合多組電機調速模板及繼電器進行獨立控制，電氣元件均為國內知名廠家生產，性能穩定可靠，使用壽命長；磁力泵頭靠磁力驅動，泵頭與電機無軸連接，不用擔心軸封損壞泄漏或泵的負載過高而燒壞電機；使用灌裝驅動板程序控制啟動及剎車，，灌裝時間精確到0.01 秒，從而確保灌裝精度，并且可調節灌裝流量大小；該機功能齊全，可配流水線作業。
二、技術參數
電源電壓： AC220V/ 50HZ60HZ
額定功率： 420w
氣源壓力： 0.4-0.6Mpa
灌裝速度： 20-40瓶/min
灌裝范圍： 5ml — 4500ml
灌裝精度： ±1%
灌裝流量： 4.5L/min
適用瓶高： 50-300mm
灌裝頭數： 四頭
計數功能： 自動計數
操作方式： 人機一體觸摸屏控制
輸送速度： 0-10米/每分鐘
設備吸程： 3M
斷電記憶： 有
冷卻方式： 風冷
主機尺寸： 1500*750*430mm
整機重量： 50KG
